產(chǎn)品詳情

文化石模具硅膠是一種用于文化石翻模的液體硅膠，有加成型和縮合型兩種，一般用縮合型模具硅膠的人會多，這也是因為縮合型比加成型的價格低，加成型屬于環(huán)保型硅膠，價格略貴，通常對環(huán)保有嚴格要求的客戶使用的多。

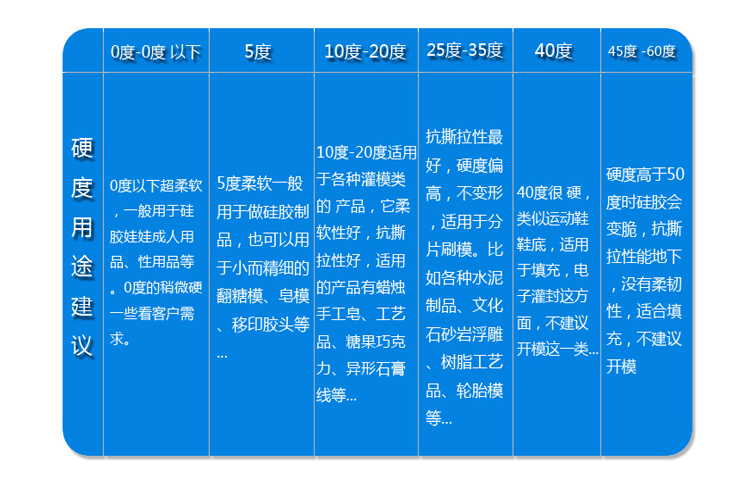

   該產(chǎn)品分AB雙組份，A組分硅膠，B組分固化劑。操作時將AB雙組份按重量比（加成型為1:1）進行混合配比，攪拌均勻后即可固化成型。用來翻模文化石類產(chǎn)品的硅膠一般硬度在30-40左右為宜，具體用哪種硬度需根據(jù)產(chǎn)品特點進行選擇！

特點：

①抗撕裂性能強，耐高低溫、耐酸堿、耐老化；
②流動性好，易排泡，易脫模，做出來的產(chǎn)品不泛白；
③硅膠模具翻模次數(shù)多，使用壽命長久；
④線收縮率低于千分之三；
⑤產(chǎn)品顏色、硬度、粘度、操作時間均可按需調(diào)配。



1.將模具硅膠與固化劑按重量比例混合攪拌均勻；
2.將混合攪拌均勻好的硅膠放入抽真空機進行抽真空處理，這樣會使做出來的成品更加平滑無氣泡；(若無抽真空機，可延長固化時間，使硅膠自然排泡，但效果不是很理想）。
3.把已經(jīng)制作好的模種及?？驀姡ㄍ浚┥厦撃?，并把模種放置固定在正中間，將抽完真空的硅膠緩慢平穩(wěn)的倒入?？騼?nèi)直至模具硅膠完全覆蓋模種，然后靜止等其固化；
4.待硅膠完全固化后即可進行脫模，取出硅膠模具進行邊緣處理，一般脫模后的硅膠模具建議放置24小時后在投入使用，這樣會延長硅膠模具的使用壽命！


1.硅膠與固化劑一定要攪拌均勻，避免出現(xiàn)硅膠不固化現(xiàn)象；
2.配置好的液體硅膠要在可操作的時間內(nèi)盡量用完；
3.原模型產(chǎn)玻璃、陶瓷或涂有涂料時，原模型用洗發(fā)香波溶液或肥皂水均勻涂一遍，待水份揮發(fā)后，再灌注或刷涂模具硅膠，有利于更好脫模；
儲存與運輸：
  存儲于干燥的環(huán)境中，保質(zhì)期為一年，無毒，屬于非危險品。






硅膠與固化劑配比后可操作時間和脫模時間：

1.固化劑添加量1%時，2.5小時膠體還會流動，6-8小時可以脫模；
2.固化劑添加量2%時，50分鐘-1小時膠體還會流動，2-3小時可以脫模；
3.固化劑添加量3%時，28-30分鐘膠體還會流動，1.5-2小時可以脫模；
4.固化劑添加量4%時，10-15分鐘膠體還會流動，1-1.5小時可以脫模。

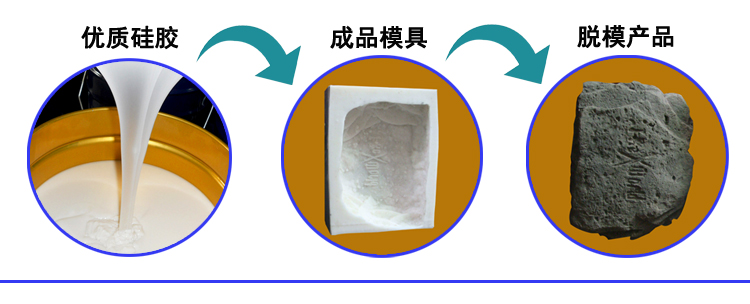

文化石模具硅膠適用于文化石、水泥件、石膏、大型石頭、人造石、羅馬柱等家具建筑裝飾裝潢產(chǎn)品的復制及硅膠模具制作。



△硅膠產(chǎn)品一覽
模具硅膠產(chǎn)品  食品級硅膠產(chǎn)品  人體硅膠產(chǎn)品  移印硅膠產(chǎn)品  加成型硅膠產(chǎn)品  縮合型硅膠產(chǎn)品  電子灌封膠產(chǎn)品  液槽膠產(chǎn)品  手板模型設計專用硅膠產(chǎn)品  注射成型硅膠產(chǎn)品  發(fā)泡膠產(chǎn)品  硅油產(chǎn)品  硅膠模具成品  油泥、縫合模塊

△硅膠產(chǎn)品案例
實拍硅膠產(chǎn)品案例

△硅膠產(chǎn)品資訊
宏圖硅膠廠家新聞  硅膠行業(yè)新聞  硅膠產(chǎn)品技術問答


相關產(chǎn)品

• 文化石模具硅膠
• 樹脂工藝品模具硅膠
• 手板模型模具硅膠
• 縮合型模具硅膠
